英特尔于昨日正式发布了其下一代Panther Lake处理器，这对于这家正努力重夺市场领导地位的芯片制造商来说，无疑是一个里程碑式的时刻。通过其革命性的18A制造工艺，Panther Lake芯片承诺带来显著的性能提升。

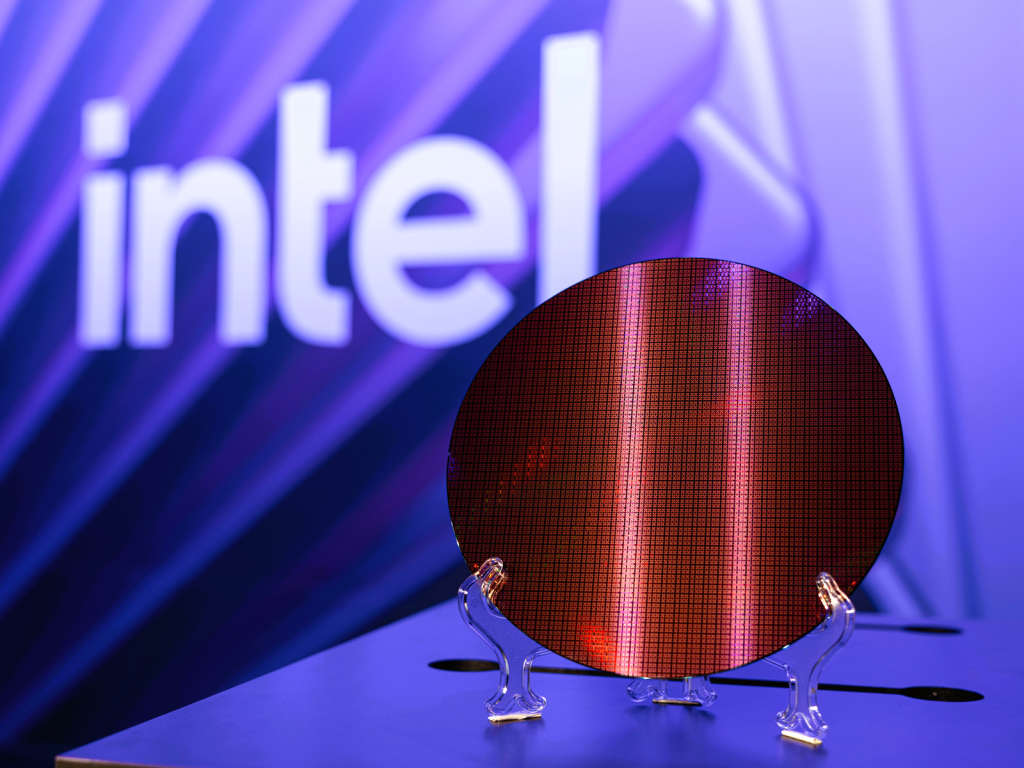

据英特尔高管在亚利桑那州的技术展示会上透露，代号为Panther Lake的酷睿Ultra系列3处理器，相较于前一代产品，CPU性能提升高达50%，图形性能更是实现了超过50%的飞跃。这些芯片是英特尔首批完全基于其尖端18A节点打造的消费级产品，该节点被誉为“美国有史以来开发和制造的最先进半导体工艺”。
革命性制造工艺赋能性能跃升
此次戏剧性的性能提升主要得益于英特尔的18A工艺，这是一种2纳米级的技术，融合了两项突破性的创新：RibbonFET晶体管和PowerVia背面供电。RibbonFET是自2011年FinFET技术以来，英特尔首次推出的全新晶体管架构，它通过完全环绕沟道来增强晶体管密度和电源效率。而PowerVia则将电源线与信号线分离，有效解决了互连瓶颈，并显著降低了电压骤降现象。
18A节点在相同功耗下，能提供比英特尔现有工艺高出15%的频率，并实现了1.3倍的密度提升。英特尔表示，Panther Lake能够在与Lunar Lake芯片相似的功耗水平下提供50%以上的性能，或者在多线程工作负载中，相比Arrow Lake-H处理器降低30%的功耗。
英特尔位于亚利桑那州的Fab 52工厂目前已“全面投入运营，并计划在今年晚些时候实现使用英特尔18A工艺的大规模生产”，这使得公司能够在美国本土制造这些先进芯片。首批Panther Lake处理器预计将在2025年底前开始出货，并于2026年1月起在全球市场广泛上市。
先进架构瞄准高端笔记本和游戏市场
Panther Lake采用了模块化的“系统级芯片”设计，提供三种可互换的配置，以满足不同的市场需求。基础的8核型号配备了四个Cougar Cove性能核心和四个低功耗的Darkmont效率核心；而高端的16核版本则增加了八个额外的效率核心，以提供更强大的多任务处理能力。
最强大的配置搭载了英特尔全新的Xe3集成显卡，包含12个GPU核心和12个光线追踪单元，英特尔声称其游戏性能可提升1.5倍。在演示中，英特尔展示了高端Panther Lake芯片在运行《Painkiller》等高要求游戏时能达到220 FPS，运行《消逝的光芒2》时能达到140 FPS，而功耗仅为45瓦。
这些处理器还配备了英特尔第五代NPU，可为AI工作负载提供高达50 TOPS的算力，结合CPU和GPU的强大能力，平台总AI性能达到180 TOPS。增强的内存支持包括最高96GB的LPDDR5x-9600和128GB的DDR5-7200，并支持采用压接式模块化LPCAMM内存。
Panther Lake的推出，代表着英特尔试图将Lunar Lake处理器的电池效率与Arrow Lake芯片的原始性能融合，从而解决前几代产品在功耗效率与纯粹性能之间不得不做出取舍的妥协。
